การเปลี่ยนเซนเซอร์เตือนผ้าเบรกสึก
Brake Pad Wear Sensors Replacement.
l โดย รองศาสตราจารย์บุญชัด เนติศักดิ์ (คุณปู่) l MAIN MENU l

    การเปลี่ยนเซนเซอร์เตือนผ้าเบรกสึก
    Brake Pad Wear Sensors Replacement.

  • เซนเซอร์เตือนผ้าเบรกสึก (Brake Pad Wear Sensors) ของรถยนต์ BMW E34 ใส่ไว้ที่ผ้าเบรกของล้อหน้าซ้าย และที่ผ้าเบรกของล้อหลังขวา ขณะที่ผ้าเบรกยังหนาอยู่ เซนเซอร์จะยังไม่ทำงาน เมื่อเราใช้รถไปเรื่อยๆ ผ้าเบรกกับจานเบรกเสียดสีกันทุกวัน ก็จะสึกหรอด้วยกันทั้งคู่ แต่ผ้าเบรกทำจากวัสดุที่อ่อนกว่า จึงสึกหรอเร็วกว่า

  • พอผ้าเบรก ลาสิกขา ... ไป ขออภัย .. (สึก .. โดยไม่ต้องบวช) ... ผ้าเบรกสึกไป จนผ้าเบรกบางลง เหลือประมาณ 2 ม.ม. ตัวเซนเซอร์จะเริ่มเสียดสีกับจานเบรก จนทำให้ตัวนำไฟฟ้าที่ฝังอยู่ภายในตัวเซนเซอร์ขาดออกจากกัน ตัว ECU จะรับรู้การสึกหรอของผ้าเบรก จึงทำการเตือนผู้ขับขี่ให้ทราบเพื่อเตรียมการเปลี่ยนผ้าเบรกใหม่ การเตือนจะขึ้นอักษร "BRAKE LININGS" บนหน้าปัด ทั้งตอนรถวิ่ง ตอนบิดกุญแจสตาร์ท และตอนดับเครื่องยนต์ ซึ่งจะสลับกับคำว่า "OWNNER'S HANDBOOK"

  • รีบด่วนแค่ไหน ? ที่จะต้องเปลี่ยนผ้าเบรก เมื่อเราพบการเตือน "BRAKE LININGS" บนหน้าปัด ไม่ต้องตกใจอะไร ทำตัวสบายๆ เหมือนปกติ เราสามารถใช้รถต่อไปได้อีกนานพอสมควร คือผ้าเบรกยังเหลือความหนา 2 มิลลิเมตร เรายังใช้รถและใช้เบรกได้อย่างปลอดภัย เพียงแต่ช่วงนี้เราต้องเตรียมเงินในกระเป๋าไว้ให้พร้อม และต้องเอาเจ้า อีสามสี ของเราเข้าไปรับบริการเปลี่ยนผ้าเบรกใหม่และตัวเซนเซอร์ใหม่ หรืออาจจะทำ DIY เอง ภายในวันหยุดของสัปดาห์ข้างหน้า ก็จะเป็นการเหมาะสมครับ ถ้าปล่อยไว้เนิ่นนานเกินไปให้ผ้าเบรกสึกจนถึงแผ่นเหล็กจะเกิดอันตรายและเสียหายมาก

  • เพื่อความเข้าใจ โปรดดูการแจ้งเตือนบนหน้าปัด กับภาพต่อไปนี้

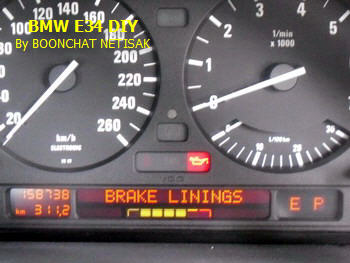

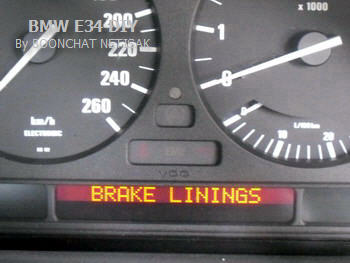

  • การเตือน "BRAKE LININGS" บนหน้าปัด
  • อักษร "BRAKE LININGS" ที่ขึ้นเตือนบนหน้าปัด ปกติบอกถึงการสึกของผ้าเบรก ว่าสมควรที่จะเปลี่ยนผ้าเบรกได้แล้ว
  • แต่ควรตรวจดูก่อนว่าผ้าเบรกสึกจริง หรือไม่ บางทีสายไฟขาด ปลั๊กหลุด หลวม ก็อาจแจ้งเตือนได้

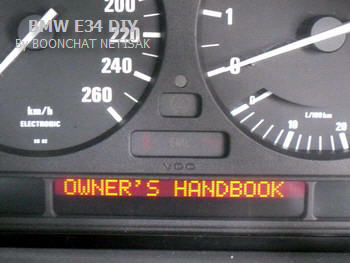

  • การเตือน "BRAKE LININGS" บนหน้าปัด จะสลับกับคำว่า "OWNNER'S HANDBOOK"
  • หมายความว่า หากไม่เข้าใจ อักษร "BRAKE LININGS" ไม่รู้เรื่องว่าจะต้องทำอะไร ให้ไปเปิดอ่านดูในคู่มือผู้ใช้รถ [ คลิก ... อ่านดูรายละเอียดคู่มือ "OWNNER'S HANDBOOK" ]

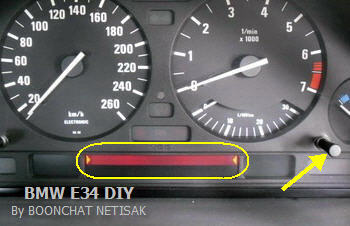

  • เมื่อเตือนจนเหนื่อย มันก็จะหยุดเตือน และมีไฟแบบที่เห็นในรูปนี้ค้างอยู่บนหน้าปัด
  • ถ้าเราอยากรู้ว่าเตือนอะไร ก็กดปุ่ม เช็คคอนโทรล ทางด้านขวามือ ก็จะปรากฏตัวอักษรเตือนขึ้นมาให้เห็นบนหน้าปัดอีก
  • ตอนที่อักษร "BRAKE LININGS" ที่ขึ้นเตือนบนหน้าปัดครั้งแรกนั้น ผ้าเบรกจะมีความหนาเหลืออยู่เพียง 2 มิลลิเมตร
  • ไม่ต้องตกใจ ยังขับรถได้ ใช้เบรกได้ ไปอีกระยะหนึ่ง (เพื่อความปลอดภัย การขับรถต้องไม่เร็วเกินไปครับ)
  • แต่ขอแนะนำว่าควรเปลี่ยนโดยเร็วในโอกาสแรกที่ทำได้ อย่าประมาทและไม่ควรปล่อยไว้เนิ่นนาน (ท่านอาจลองคิดเองก็ได้ว่า 2 มิล จะใช้ได้อีกสักเท่าไร)


   No problem, We can do, Please continue ............ this DIY.
   [upLoad on 20/11/2011]



เซนเซอร์เตือนผ้าเบรกสึกกับผ้าเบรกใหม่

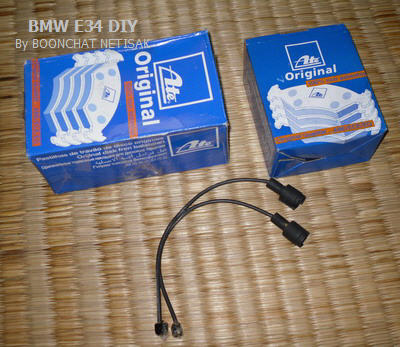

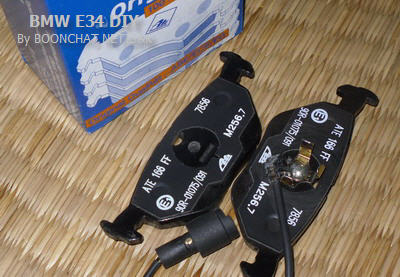

  • อะไหล่ผ้าเบรกใหม่ และเซนเซอร์เตือนผ้าเบรกสึกใหม่ สั่งมาเพื่อมาเปลี่ยนพร้อมกัน
  • ผ้าเบรกหน้า 1 ชุด ผ้าเบรกหลัง 1 ชุด และเซนเซอร์เตือนผ้าเบรกสึก 2 ตัว
  • ผ้าเบรกหน้า 1 ชุด มีผ้าเบรก 4 ชิ้น
  • เซอร์ตัวหนึ่งใช้กับผ้าเบรกหน้าด้านซ้าย
  • เซนเซอร์อีกตัวหนึ่ง ใช้กับผ้าเบรกหลังด้านขวา

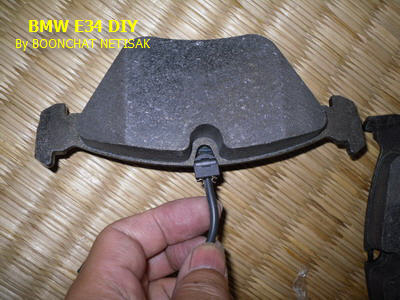

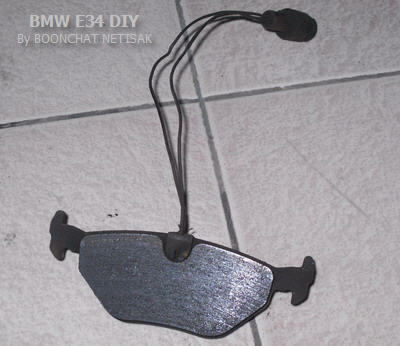

  • ลักษณะรูปร่างของตัวเซนเซอร์เตือนผ้าเบรกสึก ประกอบด้วยสายไฟ ปลายด้านหนึ่งเป็นปลั๊ก และปลายอีกด้านหนึ่งเป็นหัวเซนเซอร์

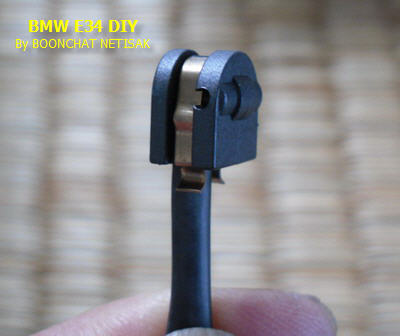

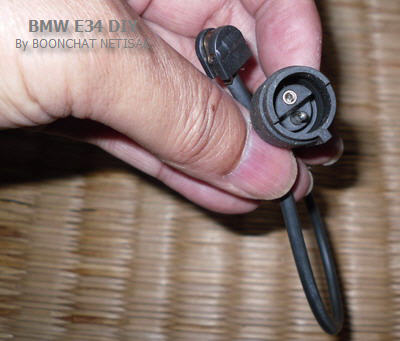

  • นี่เป็นหัวเซนเซอร์เตือนผ้าเบรกสึก ตรงที่นูนออกมานี้เป็นบริเวณที่เตรียมไว้ให้เสียดสีกับจานเบรก
  • เมื่อจานเบรกเสียดสีผ้าเบรกจนสึกจนมาถึงเซนเซอร์ ตัวนำไฟฟ้าที่ฝังอยู่ในเซนเซอร์จะขาดออกจากกัน เป็นการส่งสัญญาณบอกเตือนว่าสมควรเปลี่ยนผ้าเบรกใหม่

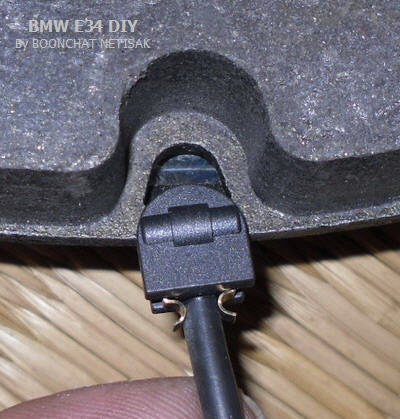

  • การติดตั้งเซนเซอร์เตือนผ้าเบรกสึก จะมีร่องอยู่ตรงกลางผ้าเบรก เราจับหัวเซนเซอร์ดันเข้าไปในร่องให้สนิท แผ่นโลหะจะล็อกหัวเซนเซอร์ไว้แน่น
  • ขยายภาพให้ชัดขึ้น สังเกตว่าด้านนูนของเซนเซอร์ต้องอยู่ด้านเดียวกับผ้าเบรกนะครับ

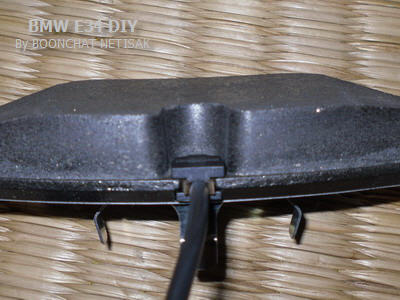

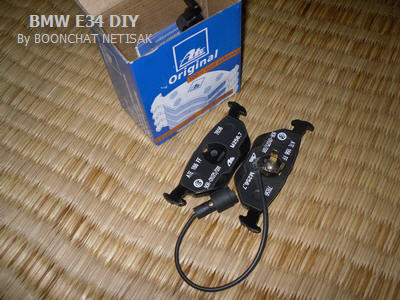

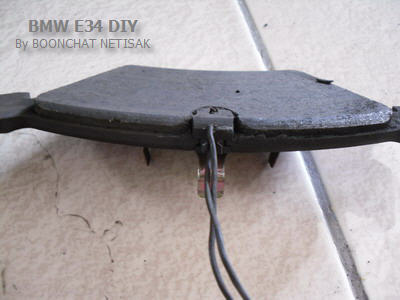

  • หัวเซนเซอร์ที่ติดตั้งกับผ้าเบรกแล้ว

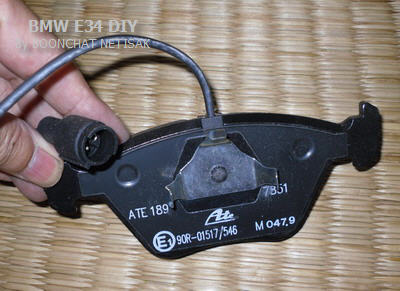

  • สังเกตให้ดีนะครับ เราใช้แผ่นผ้าเบรกชิ้นที่มีเงี่ยงโลหะ 3 เงี่ยงนะครับ เป็นตัวติดตั้งเซนเซอร์
  • ผ้าเบรกใหม่ ติดตั้งเซนเซอร์ใหม่ จะเห็นว่าระยะความหนาของผ้าเบรกใช้งานจะหนามาก ผมไม่ได้วัด ประมาณว่ามากกว่า 1 ซ.ม. ส่วนความหนาเซนเซอร์ประมาณ 2 ม.ม.


    • การเปลี่ยนเซนเซอร์เตือนผ้าเบรกสึก
  • ขอรวบรัดตัดตอน เข้าถึงเบรกทั้ง 4 ล้อเลยนะครับ
  • ถอดผ้าเบรก

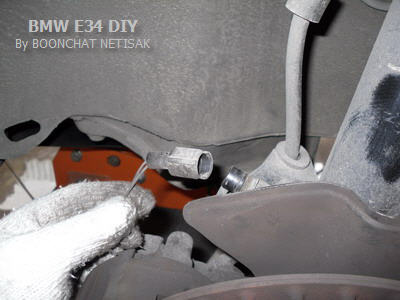

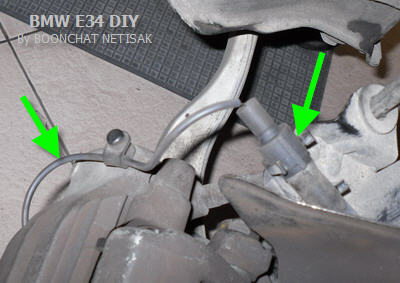

  • เบรกหน้าซ้าย และเบรกหลังขวา มีเซนเซอร์เตือนผ้าเบรกสึกติดตั้งอยู่ ต้องถอดปลั๊กเซนเซอร์ออกด้วย
  • ผ้าเบรกที่ถอดออกมา เหลือความหนาเพียงเล็กน้อย ชิ้นนี้มีเซนเซอร์ติดอยู่และสึกเสมอผ้าเบรก

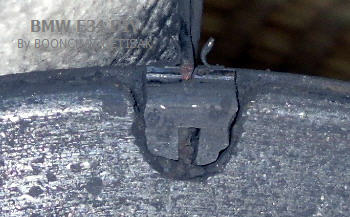

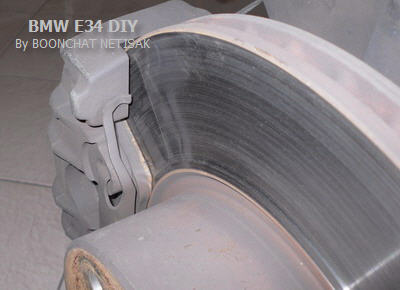

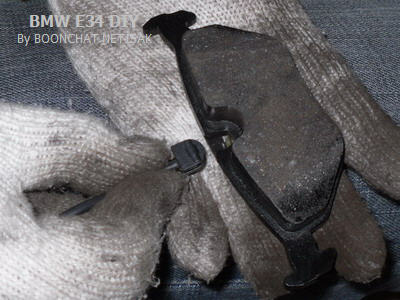

  • ขยายดูใกล้เข้ามา เซนเซอร์ถูกจานเบรกเสียดสี สึกมาก สายเซนเซอร์ขาดเนื่องจากจานเบรกไม่เคยเจียร์ ขอบจานเบรกที่นูนสูงจึงล้นผ้าเบรกออกมาเสียดสีกับสายเซนเซอร์จนขาด
  • ภาพนี้เป็นแผ่นผ้าเบรกด้านหลัง

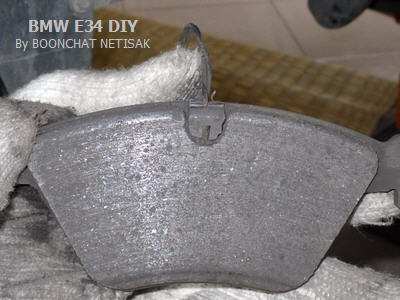

  • ขยายดูจะเห็นว่าผ้าเบรกสึกเสมอกับเซนเซอร์ เหลือความหนาประมาณ 2 ม.ม. สัญญาณ "BRAKE LININGS" ได้ขึ้นเตือนแล้ว
  • เซนเซอร์ตัวเก่า และผ้าเบรกเก่านี้ใช้ไม่ได้แล้ว ถึงเวลาที่ต้องทิ้งไป
  • เอาเซนเซอร์ตัวใหม่ ติดตั้งกับผ้าเบรกแผ่นใหม่ เราต้องเปลี่ยนใหม่ทั้งชุด

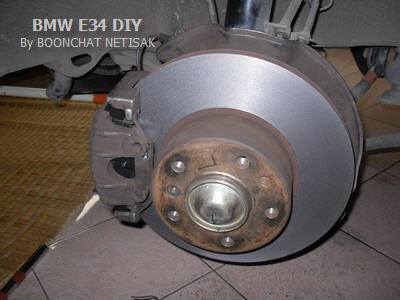

  • ติดตั้งชุดผ้าเบรกใหม่กับเซนเซอร์ใหม่เข้าไปที่คาลิเปอร์เบรกทั้งสี่ล้อ

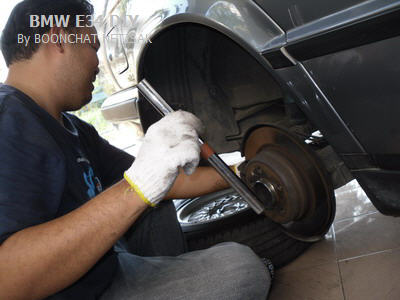

  • งานนี้มีผู้ช่วยออกแรงแทนปู่ พ่อของหลาน เขาอาสาช่วย งานช่วงล่างต้องอาศัยคนแข็งแรงช่วยครับ

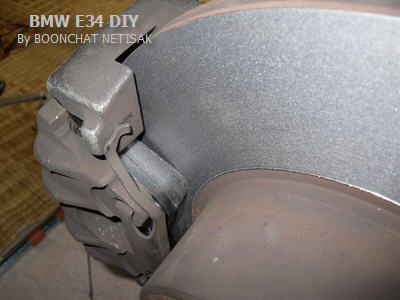

  • ใส่ผ้าเบรกเข้าไปแล้ว
  • เสียบปลั๊กเซนเซอร์ ปลั๊กและสายไฟนี้ต้องดูให้ดี ขาด หลุด หลวม ขั้วไม่สัมผัสกันก็มีปัญหาได้
  • การเปลี่ยนผ้าเบรกครั้งนี้ เปลี่ยนเซนเซอร์ และเจียร์จานเบรกด้วย จัดไปเลย แบบครบๆ เต็มๆ ครับผม

    • หมายเหตุ
  • เมื่อเราเปลี่ยนเซนเซอร์ใหม่ การใช้งานต่อไปนี้จะไม่มีการแจ้งเตือน "BRAKE LININGS" บนหน้าปัดอีกแล้ว รอให้ผ้าเบรกใหม่ได้รับการใช้งานและสึกลงไปจนเหลือผ้าเบรกบางจนถึงตัวเซนเซอร์จึงจะแจ้งเตือนครั้งใหม่ สบายใจได้ อีกนานครับ

    • Q & A

    Q ; เมื่อมีอักษรขึ้นเตือน "BRAKE LININGS" บนหน้าปัด และได้เปลี่ยนผ้าเบรกและเปลี่ยนเซนเซอร์ใหม่แล้ว จะต้องทำการรีเซ็ตอย่างไรให้อักษร "BRAKE LININGS" หายไป

    A ; การขึ้นอักษรขึ้นเตือน "BRAKE LININGS" บนหน้าปัด ไม่ต้องการการรีเซ็ต ไม่จำเป็นต้องรีเซ็ต เพียงแต่เปลี่ยนผ้าเบรกและเปลี่ยนเซนเซอร์ใหม่ เสียบปลั๊กให้แน่น อักษร "BRAKE LININGS" จะหายไปเอง ไม่ขึ้นเตือนอีก



    ขอให้ทุกท่านโชคดี ...........ขับขี่รถ ปลอดภัย ทุกสถานการณ์
    มีความสุข ในชีวิต และ ในการ D.I.Y. BMW E34 นะครับ
