BMW E34 DIY เครื่องมือถอดและใส่บูชปีกนก Tool for Remove and Fit the Thrust Arm Bushing of BMW E34

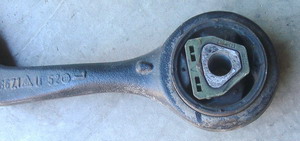

รูปร่างของปีกนกตัวบนพร้อมบูช ของ BMW E34 รถ e34 คันหนึ่ง มีปีกนกแบบนี้ 2 ตัว (ซ้าย - ขวา) ตัวปีกนกเป็นเหล็ก ปลายข้างหนึ่งเป็นลูกหมาก อีกข้างหนึ่งเป็นบูช การเปลี่ยนต้องดันบูชตัวเก่าออกมา แล้วดันตัวใหม่เข้าไปแทน

ตัวบูชคือตัวกลมๆ ที่มีรู มันติดแน่นมากๆ อยู่กับปีกนก การดันบูชออก หรือดันเข้า ต้องใช้เครื่องมือพิเศษ ผมได้ออกแบบสร้างเครื่องมือถอดและใส่บูชขึ้นใช้เอง

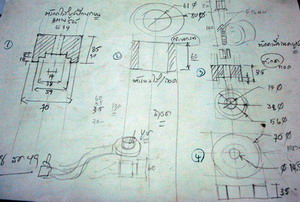

ออกแบบรูปร่างของเครื่องมือถอดและใส่บูชปีกนก สเก็ตคร่าวๆ

ตัวบูช เมื่อถอดออกและใส่เข้า สภาพต้องดี ไม่ช้ำ

ท่านที่สนใจจะทำเอง ใช้แบบสเก็ตนี้ไปทำได้เลย (คลิกบนภาพ จะได้ขนาดใหญ่ขึ้น)

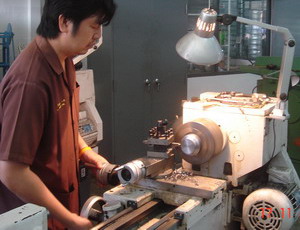

ซื้อเหล็กมาท่อนหนึ่ง ให้ช่างฝีมือเขาช่วยกลึงตามแบบ ได้วิศวะอุตสาหการ ปอโท วศ.ม. เขาช่วยทำให้ ตอนเขาว่าง (Thanks อ.ประสงค์ หน่อแก้ว สาขาเทคโนโลยีการผลิต คณะเทคโนโลยีอุตสาหกรรม ม.ราชภัฏลำปาง หลายเด้อ..)

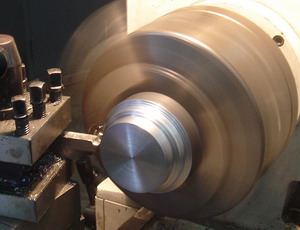

กลึงๆ ตัดๆ เชื่อมๆ แก้ไปแก้มา ได้ตามแบบเป๊ะ ผมก็ลุ้น เดินไป เดินมา เป็นกำลังใจ เมื่อเสร็จก็ตรวจสเป็ก QC

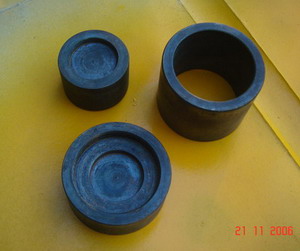

ผลงานกลึงตามแบบออกมาแล้ว 3 ชิ้น มีกระบอกรอง ตัวดันออก และตัวดันเข้า มีงานเชื่อมอีก 1 ชิ้น คือตัวเฟรม

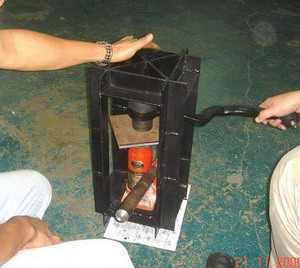

ทดลองใช้ ถอดและใส่ได้ตามที่ออกแบบหรือไม่ มันทำได้ดีมากๆ พอใจ แต่ต้องใช้แม่แรง 6 ตันเป็นตัวดัน very good tool.

เอาทั้ง 3 ชิ้น ไปชุบแข็ง เผาไฟ ให้สีแดงส้มทั้งตัว เขี่ยลงในถังน้ำเย็นทันที ผิวเหล็กมันจะแข็งแกร่ง .... แข็งเป๊ก .. เคาะดังกังวาล

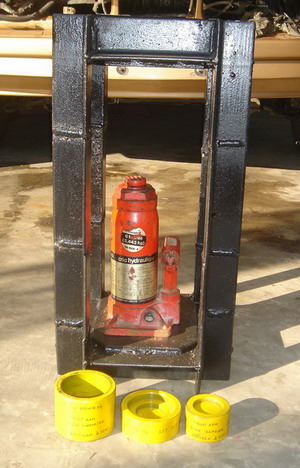

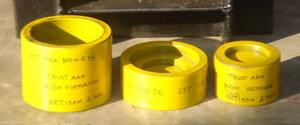

พ่นสีเหลืองให้สวยงาม เขียนชื่อเครื่องมือ และ ว/ด/ป ไว้ข้างๆ ตัวซ้าย คือ กระบอกรอง (Supporter) ใช้รองทั้งตอนถอดและตอนใส่ ตัวกลาง คือ ตัวใส่ (Fitter) สำหรับดันบูชเข้า ตัวขวา คือ ตัวถอด (Remover) สำหรับดันบูชออก

นี่ไง ... เครื่องมือที่เราสร้างขึ้น เครื่องถอดและใส่บูชปีกนก BMW E34 ทรัสต์อาร์มบูชชิ่ง..รีมูเวอร์แอนด์ฟิตเตอร์ ฟอร์บีเอ็มดับเบิ้ลยู อีสามสี่ The Thrust Arm Bushing Remover and Fitter for BMW E34

เสร็จแล้วครับ เครื่องบูชชิ่งรีมูเวอร์แอนด์ฟิตเตอร์ ของผมพร้อมใช้งานแลัวครับ

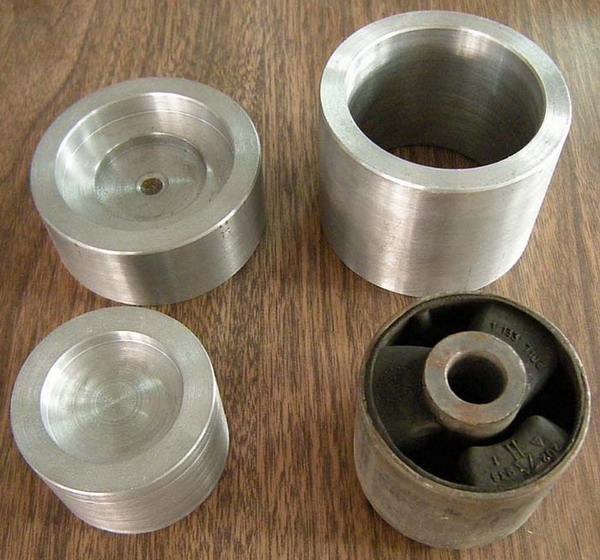

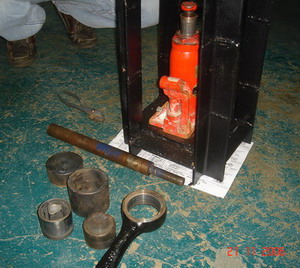

ภาพผลงานของท่านผู้อ่านที่สนใจและได้ลองทำขึ้นใช้งาน เจ้าของอนุญาตให้นำมาโชว์ไว้ พร้อมคำบรรยายเล็กๆ น้อยๆ ครับ ..... ผลงานของคุณ วิชา ลิ้มไพบูลย์ จ.นครราชสีมา

Date: 17 Dec 2007, 02:06:54 PM Subject: เรื่อง เครื่องถอดบูช -------------------------------------------------------------------------------- สวัสดีครับ อาจารย์ ผมสนใจเรื่องเครื่องถอดบูชครับ อยากทราบรายละเอียดมิติของทั้งสามชิ้นครับ ว่าจะลองทำใช้ดูบ้าง แต่ผมคงใช้แท่นอัดไฮโดรลิคของร้านช่วงล่าง พอขอยืมเขาใช้ได้ครับ ขอบพระคุณครับ วิชา ลิ้มไพบูลย์ จ.นครราชสีมา

วันที่ : Thu, 10 Jan 2008 10:53:37 +0700 ------------------------------------ ขอบคุณอาจารย์มากครับ ทำอุปกรณ์เสร็จเรียบร้อยแล้ว ใช้งานได้ดีครับ ส่งรูปมาให้อาจารย์ดูครับ วิชา ------------------------------------ วันที่ : Tue, 29 Jan 2008 10:43:01 +0700 ขอบพระคุณมากครับ อาจารย์ พอบูชเริ่มเสียหาย อาการที่พบก็คือ เบรคสั่น, เมื่อวิ่งทับหมุดบนถนน ก็จะมีอาการสะท้าน เปลี่ยนใช้ อะไหล่ของ e32 ก็ดีขึ้นครับ เวลาใช้งาน ผมก็ไปใช้กับแท่นอัดไฮโดรลิคของ อู่ซ่อมรถข้าง ๆ บ้านครับ มีแต่ปัญหาเวลาจะขันน๊อตให้แน่น ตามคู่มือบอกว่า ต้องให้ลงน้ำหนักที่ล้อด้วย ต้องใช้วิธี หาล้อเก่ามาวางให้ทับ แล้วลงแม่แรง แล้วค่อยเข้าไปขันน๊อต ทุลักทุเลพอสมควรครับ จะหาอู่ที่มีที่ยกรถแบบสะพานยกทั้งคัน ก็หายากครับ วิชา *********
